焊接残余应力的仿真模拟，其核心思路是通过数值计算（主要是有限元法，FEM）复现焊接时“局部高温、快速冷却”的物理过程，预测应力的产生与分布。

目前主流的方法有两种，均围绕“热-力耦合”展开：

• 顺序耦合法 (Sequential Coupling)：最通用、最高效的流程。先计算温度场，再将温度结果作为载荷输入应力模型，适用于多数工程问题。
• 直接耦合法 (Direct Coupling)：同步求解温度和应力，更贴近物理本质，但计算成本极高，多用于科研。

Step-by-Step：Abaqus 热力耦合仿真流程

以功能强大、应用最广的通用有限元软件Abaqus为例，标准流程如下：

1. 前处理

• 几何建模：创建焊缝及母材部件，可利用对称性缩减模型规模。
• 材料定义：定义随温度变化的热物理参数（导热系数、比热容）和力学参数（弹性模量、屈服强度）。
• 网格划分：对焊缝及热影响区(HAZ) 按毫米级加密（如0.5-1mm），而远离焊缝区域可适当粗化。
• 边界与接触：设置对流/辐射散热；用“Tie”绑定连接焊缝与母材。

2. 施加载荷

• 热源模型：核心是模拟移动热源。常用模型包括 高斯热源（电弧焊）、双椭球热源（激光/MIG焊）或生死单元法。
• 工艺参数：输入焊接功率、焊接速度、热源半径等，准确控制热输入。

3. 求解计算

• 热分析 (Step 1)：进行瞬态热传导分析，升温用小步长，冷却可适当增大。
• 结构应力分析 (Step 2)：将温度场结果导入，打开几何非线性（NLGEOM=ON），设置收敛容差求解。

4. 后处理与验证

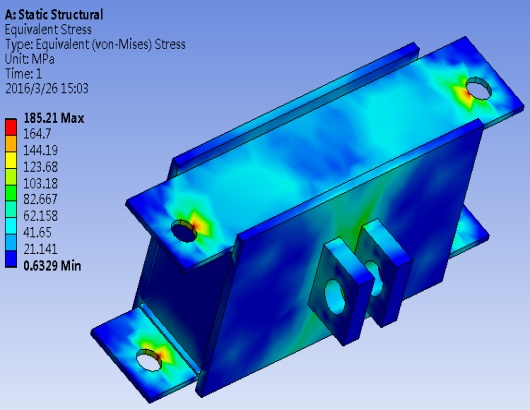

• 结果研判：查看 Mises残余应力 的分布与极值，重点关注焊缝及HAZ区域的拉/压应力状态。
• 实验验证 (关键)：需通过盲孔法、X射线衍射法等进行对比验证。

提升精度：三个关键影响因素

1. 材料性能的温度相关性：仿真时必须使用随温度实时变化的物理和力学参数，切勿使用室温定值，否则结果将严重失真。
2. 固态相变 (Solid-State Phase Transformation)：对于高强钢等材料，相变引起的体积与屈服强度突变会深刻改变应力场。强烈建议采用 “热-冶金-力学”多场耦合模型 以提升精度。
3. 加工硬化模型：准确描述材料塑性行为的加工硬化特性也至关重要，例如使用混合硬化模型可使预测更为准确。
