钢结构/货架有限元分析

项目概况：

行走平台主体结构为钢结构（Q235），平台面结构为铝合金板式结构(6063T6)。当前分析模型针对行走平台进行结构分析。行走平台结构分析模型的主尺度约为75.7*1.86*5.02米(尺寸顺序按照有限元模型X/Y/Z方向)。

结构分析考虑如下基础载荷:

1）结构自重；

2）活荷载，即人员载荷，按照一层200kg/m^2，二层150kg/m^2；

组合工况将基础载荷组合并作用到行走平台结构上并采用《钢结构设计标准》GB50017-2017 校核结构强度(截面验算和稳定性验算)。

本项目行走平台结构主体为钢结构，行走平台平面为铝合金板式结构。按照行走平台设计模型创建简化分析模型。行走平台钢结构用梁单元模拟，行走平台的通道为铝合金板式结构，分析模型中以铝合金平板模拟。

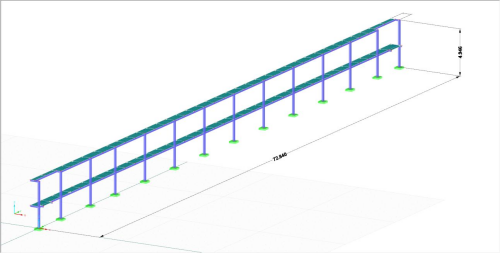

行走平台分析模型三维视图如下：

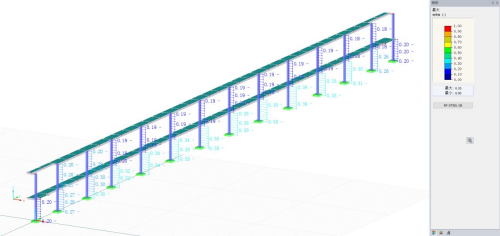

行走平台截面验算结果最大值：

行走平台稳定性验算结果：

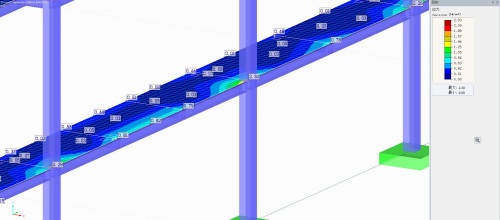

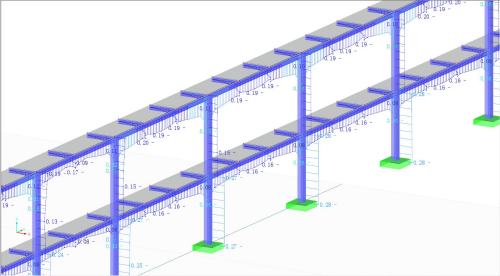

满载荷工况行走平台铝合金板等效应力：

分析结论：行走平台的钢结构梁稳性校核满足THEDITION>(ASD1989)相关规定。行走平台结构整体强度、刚度满足章节2中相关设计规范。
