所属行业：钢结构
分析项目： 受力分析 应力分析
合作时间：2026年04月16日
本次分析的主要内容有： 建立立体库货架钢结构有限元模型、静力学、模态分析、稳定性分析、地震载荷谱分析、地震载荷时间历程响应分析、法兰连接处强度计算、结论。
2023年3月10日深圳市中仪检测技术服务有限公司对佛山市南海某钢构有限公司货架进行了有限元分析。
 |

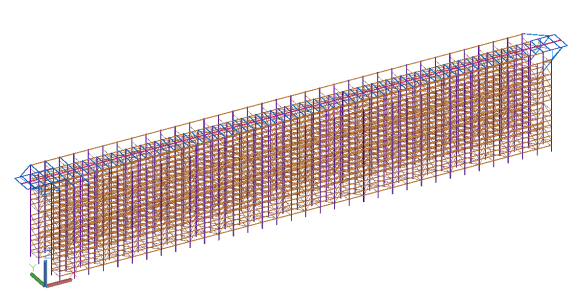

| 货架模型 |
项目的大致情况 ：
| 名称 | 截面型号 | 材料 |
| 立柱 | 100*100*2.3 | Q235B |
| 横梁 | 80*36*1.8 | Q235B |
| 矩形管 | 100*50*2.5 | Q235B |
| 短横 | C50*24*1.8 | Q235B |
| 支横 | C50*24*1.8 | Q235B |
| 支撑架 | C60*35*2.3 | Q235B |
| 顶梁 | 80*36*1.8 | Q235B |
| 天轨 | L100*10 | Q235B |
| 吊梁 | C100*50*3 | Q235B |
| 辅助吊梁 | C100*50*3 | Q235B |
| 吊梁斜支撑 | C50*24*1.5 | Q235B |
 |

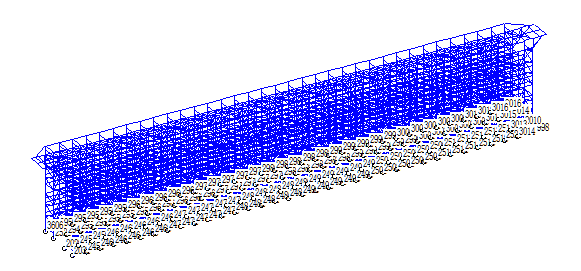

| 计算简图 |
设计依据
《冷弯薄壁型钢结构技术规范》 (GB 50018-2002)
《建筑结构荷载规范》 (GB 50009-2012)
《建筑抗震设计规范》 (GB 50011-2010) (2016年版)
《建筑地基基础设计规范》 (GB 50007-2011)
《钢货架结构设计规范》 (CEC S23-1990)
本次分析的主要内容有：
建立立体库货架钢结构有限元模型、静力学、模态分析、稳定性分析、地震载荷谱分析、地震载荷时间历程响应分析、法兰连接处强度计算、结论。
 |  |

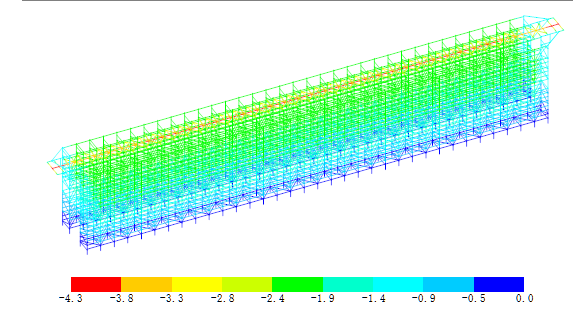

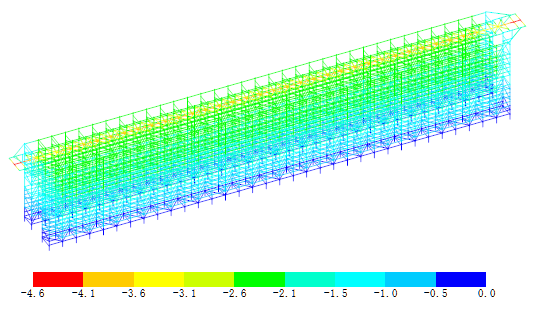

| 最大正位移组合 | 最大负位移组合 |
